旋振篩的介紹

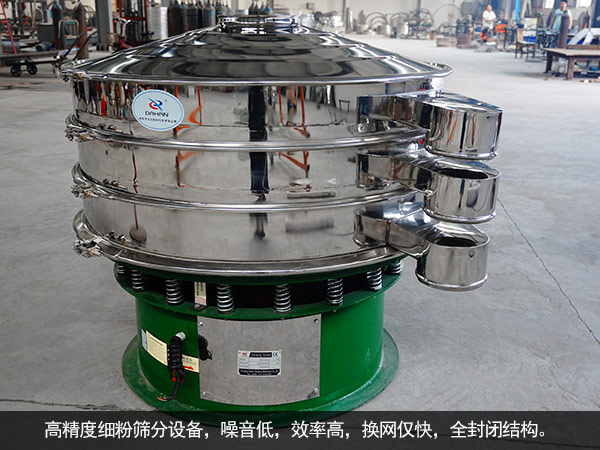

旋振篩也可以稱作三次元振動篩，是一種高精度細粉篩分設備，噪音低、效率高，快速換網僅僅只需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。旋振篩由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪薄A斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。不僅可以制作碳鋼材質的，也可制作不銹鋼材質的旋振篩。



 基本參數



旋振篩的工作原理

旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。

旋振篩的特點

1.體積小、重量輕、移動方便、出料口方向可任意調整，粗、細料自動排出，可自動化或人工作業；

2.篩分精度高、效率高，任何粉、粒、粘液類均可使用；

3.篩網不阻塞、粉末不飛揚、篩分細可達500目(28微米)過濾細可達5微米；

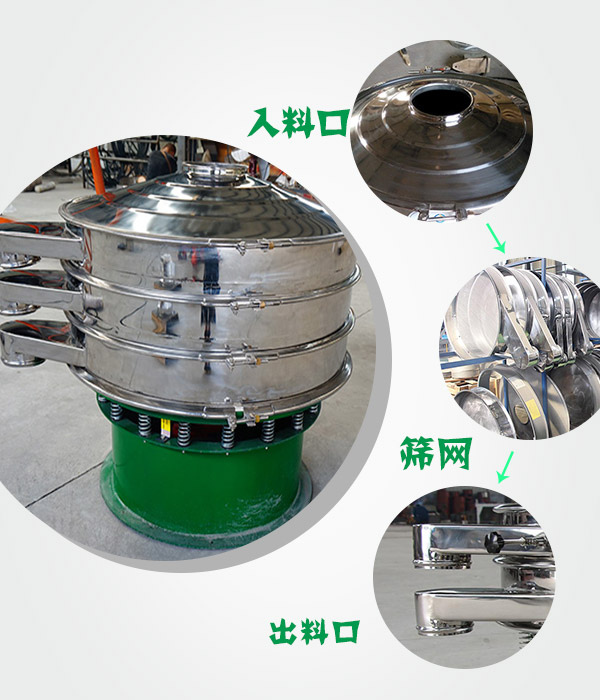

4.獨特網架設計(子母式)、篩網使用長久、換網方便、僅需3-5分鐘、操作簡單、清洗方便；

5.無機械動作、保養簡易、與物料接觸部位為用不銹鋼制作(醫藥用除外)；

6.篩機高可達到五層，建議使用三層。

.

旋振篩適用行業

折疊

旋振篩技術參數
